数据可视化概览

· 阅读时间约 11 分钟

TLDR 本文系统性地介绍了数据可视化的核心概念、方法论、发展历程与前沿趋势。文章首先阐释了可视化的本质——通过视觉编码优化信息传递，结合人眼的高带宽并行处理能力，达到快速理解数据的目的。接着梳理了从 17 世纪至今的可视化演进脉络，及国内图表库从 ECharts 到 AntV 再到 VCharts 的发展缩影。在应用层面，文章划分了科学可视化（模拟）、信息可视化（传达）、可视分析（分析）三大方向，并重点探讨了可视化叙事、AI4VIS、VIS4AI、沉浸式可视化等前沿热点。最后指出，通过 AI 赋能设计链路和引入合理的叙事交互，可以有效解决业内设计师匮乏和用户认知门槛高的双重挑战。

简介​

定义​

数据可视化是什么？

通过视觉编码的手段，达到优化信息传递的目的，就是可视化。

架构​

人眼是一个高带宽的巨量视觉信号输入并行处理器，最高带宽每秒 100MB，具有很强的模式识别能力，对可视符号的感知速度比对数字或文本快多个数量级，且大量的视觉信息的处理发生在潜意识阶段。

信息通过 编码 的方式，达到快速传递的目的，比如成语、歇后语、互联网黑话，这些编码的本质，是利用了同一(文化)群体的 认知共性 ，达到隐性上下文的效果，编码后的信息是具有可读性( 可读才能传播，传播才能继续丰富上下文 )的压缩包，在每个接受个体中，结合个体内部的上下文进行解压。

人体的所有感官中，视觉是带宽最大的，为了避免信息过载，甚至激发了大脑的过滤保护装置，比如会议中的所有参会人，你首先会意识到个体的个数，然后意识到衣着风格(颜色)，接下来是从衣着风格到性别，最后是面部特征等其他细节。这些信息是在一瞬间被眼球捕获的，但想要形成信息流，还需要经过大脑的进一步处理，比如识别、记忆、联想等。

结合上述的【信息编码】和【视觉感知优势】，产生了可视化这一概念。从小我们就自然而然的接受所有可用的视觉编码方式，从小时候的红色记号笔圈出课本重点，到后来的彩色 UI 界面，甚至到现在的 AR、VR 沉浸式感知，可视化无处不在。

"可视化像山岳一样古老"，尽管可视化存在我们的生活各处，由于其多模态、文化差异、感知差异等特点，一直以来都难以形成大一统的系统性认知框架(比如股票的红色和绿色)。但是可视化在数据相关领域都表现的尤其出色，在中小学数学中，就通过【数形结合】的思想引导学生进行可视化层面的思考。可视化在统计学中兴起(四重奏、鸢尾花)，在数据分析中起到关键作用，现在逐步参与到 AI 模型和机器人的调参过程中(foxglove)。

由于可视化在数据领域的突出表现，数据可视化成为了一个更加被广泛认知的名词。

信息

数形结合：

四重奏：

鸢尾花：

如同人类从大猩猩处感染 HIV 一样，底层的方法论和工具，往往也对上层工具同样适用。信息传递是一门复合且基础的学科，导致可视化被广泛应用在各个领域。

方法论​

案例说明：

提示

图表说明：

Y 轴，表示车次途径的多个地点，地点之间的距离与俩地之间的轨道长度成正比，即俩地轨道距离

X 轴，表示单周期内的时间刻度，最小到分钟单位

可以使用多个视角解读上面的图表：

  1. 以 X 轴为主编码，可以看到时间范围内的车次频率
  2. 以 Y 轴为主编码，可以看到单一地点内的车次时间分布
  3. 以单条车次看，可以看到停靠站点数量、时长、车辆行驶速度、车辆行驶方向等信息
  4. 从多条车次看，可以看到更多复合信息，比如：换乘、站内流量、客流高峰期等、轨道磨损速度等

可视化的传播和应用存在俩个鸿沟：

  • Q1. 业内缺少优秀的可视化设计师
  • Q2. 对用户有高门槛的认知要求

图形语法学​

此处请参考之前的《图形语法学》一文

信息

语义化友好，非常适合结合 LLM 一起食用。

格式塔法则​

信息

ONQ 视觉映射优先级​

Data-Driven Design​

dataDrivenAnimation

发展​

17 世纪之前：图表萌芽​

公元前 6200 年的人类地图

1600—1699 年：物理测量​

太阳黑子

1700—1799 年：图形符号​

等磁线&颜色金字塔

1800—1900 年：数据图形​

第一幅流图，展示乘客流向和流量

1900—1949 年：现代启蒙​

地铁路线标准可视化方法

1950—1974 年：多维信息的可视编码​

图形符号&表示理论

1975—1987 年：多维统计图形​

增强散点图表达&散点图矩阵

1987—2004 年：交互可视化​

表格透镜

2004 年至今：可视分析学​

信息

从国内前端图表库的变迁来看可视化的发展缩影：

1.

ECharts 更加聚焦功能，但缺乏抽象，类似业务组件库，扩展难度大，新增图表无法低成本快速适配所有功能。

2.

AntV 基于《图形语法学》设计，提供了更加抽象的 API 设计，以及更加合理的功能分层，但是也提高了普通前端的接入门槛，需要使用者对可视化设计和可视化术语有一定的掌握能力。细化可视化分类，产出多类型的可视化组件库。

AntV 基于图形语法学的示例：

AntV 图形语法 示例1AntV 图形语法 示例2AntV 图形语法 示例3AntV 图形语法 示例4
3.

同时结合 ECharts 和 AntV 的优点，提供更加抽象的 API 设计，以及更加合理的功能分层，内置多种最佳实践，以统一的语法层涵盖 2D 和 3D，注重可视化叙事表达。

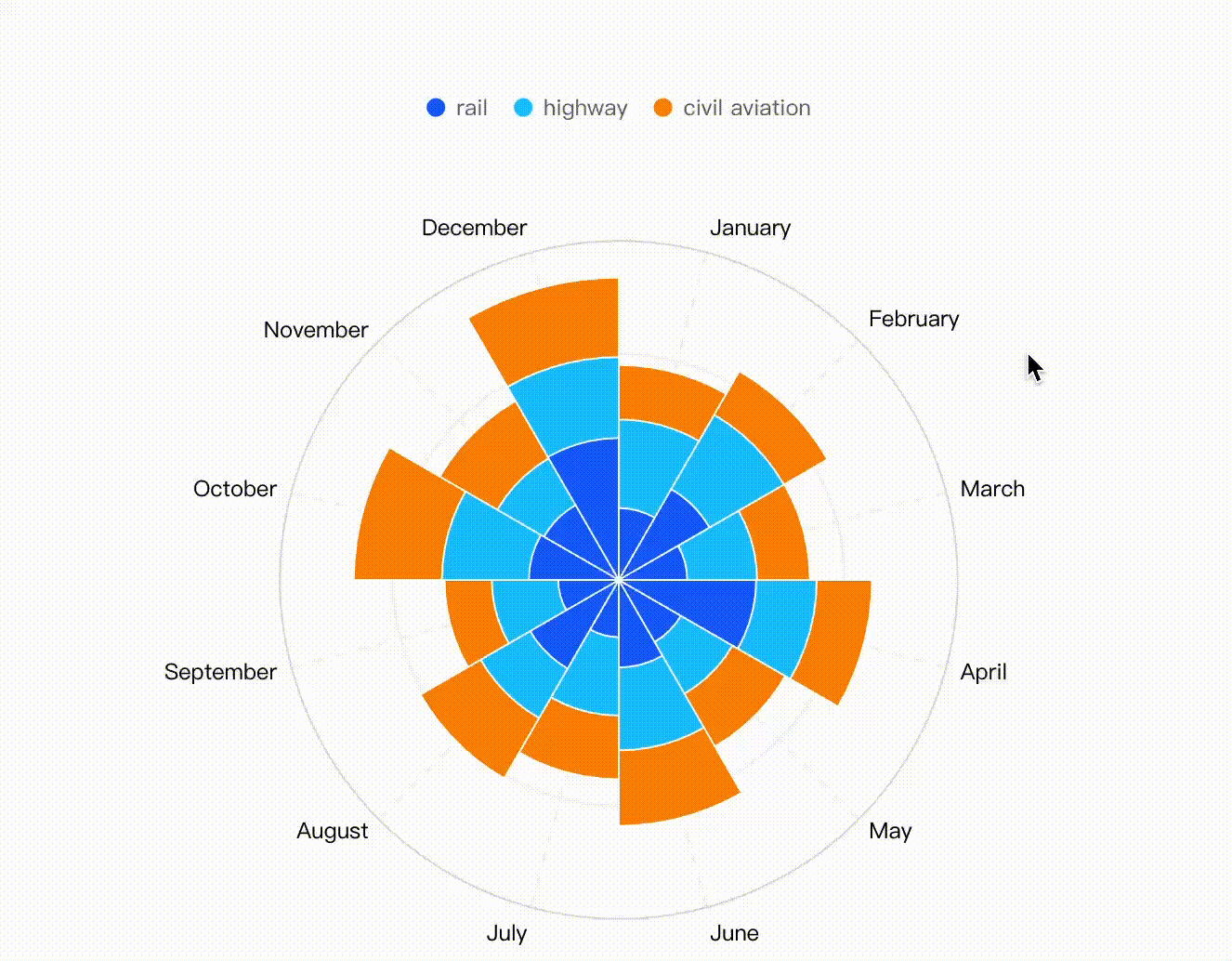

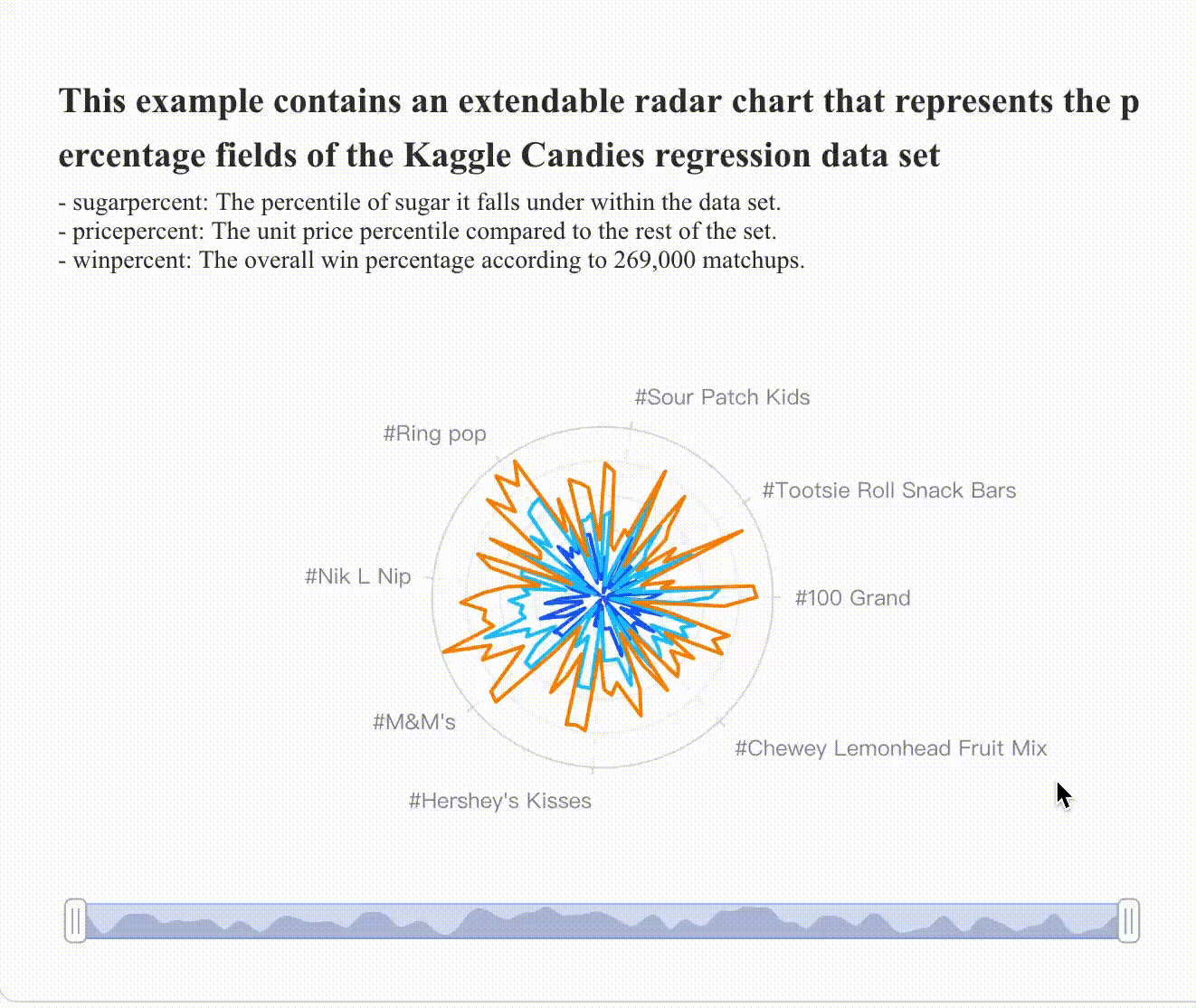

VCharts 中的一些优质交互：

VChart Example1VChart Example2
提示

同样作为人类的原始视觉信息传递手段，可视化的发展史几乎可以与汉字的发展史交相呼应。

汉字经过了以下发展节点：

符号标记，不断添加图形细节，到象形指事

象形指事，无法形容抽象概念，通过词法语法，形成形声会意

形声会意之上：

  • 1.【成本缩减】通过简化字体结构，缩小书写成本
  • 2.【标准化建设】通过标准化体系建设，形成标准的书写体系
  • 3.【美学追求】通过美学追求，进一步探索并放大字体的视觉表达能力

现状&前沿​

应用方向​

科学可视化​

【模拟】医学影像、气象、天文学、流体力学、材料科学、物理学、能源领域、数字孪生

信息可视化​

【传达】商业智能、社交关系、金融领域、数据新闻、人力资源、互联网行业

1 Data, 100 Viz

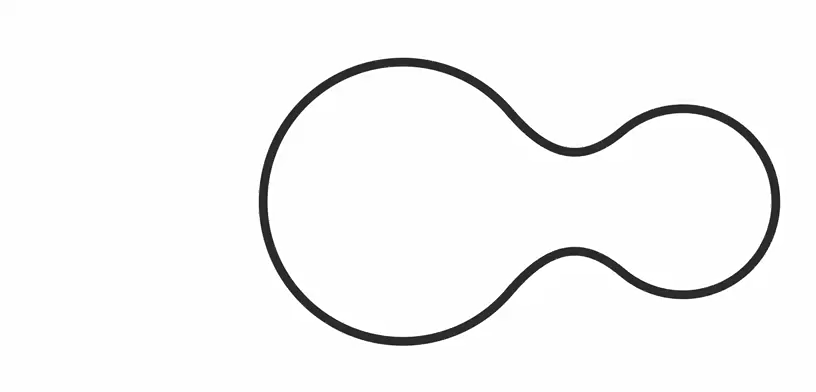

metaball:

Metaball

group by different visual:

winglets:

sticky graph:

可视分析​

【分析】情报分析、时空数据探索、大规模数据探索、病毒传播、洗钱与反洗钱、媒体分析

用户行为分析:

热点应用&前沿研究​

StoryTelling&Narrative Visualization​

图表设计：

报表设计：

Narrative Visualization:

AI4VIS​

https://ai4vis.github.io/

VIS4AI​

https://foxglove.dev/

沉浸式可视化​

总结​

  • Q1. 业内缺少优秀的可视化设计师

  • A1. 通过系统性的设计理论和最佳实践，AI 赋能设计链路，提高可视化设计效率和质量

  • Q2. 对用户有高门槛的认知要求

  • A2. 可视化叙事，引入合理交互和动画，降低用户理解成本
